MBR membranos

Technologijos

Gamtoje gausu išmanių ir efektyvių procesų pavyzdžių, todėl, kurdami savo MBR modulius, daugelį jų įkvėpėme. Tai labai pasiteisino, nes buvo pasiekta mažų energijos sąnaudų, minimalaus valymo ir aukštos vandens kokybės. Palaipsniui tobuliname savo MBR modulių sistemas, kad jas dar labiau patobulintume, visada vadovaudamiesi tuo pačiu principu - natūraliu efektyvumu.

Dėl unikalios "Alfa Laval" "LowResist" konstrukcijos mūsų membranos modulis pasižymi itin mažu slėgio kritimu. Dėl itin mažo transmembraninio slėgio (TMP) "Alfa Laval" MBR membranas reikia valyti ir prižiūrėti daug rečiau nei kitas rinkoje esančias MBR membranas. Mažas TMP reiškia, kad nėra porų užsiteršimo, o tik lengvai pašalinamas paviršiaus užsiteršimas.

Dėl šios priežasties "Alfa Laval" MBR filtrai gali veikti gravitaciniu būdu, kai virš modulio yra tik 1 m vandens, todėl galima padidinti rezervuaro talpą nenaudojant siurblių.

Naujajame modelyje patobulinome "LowResist" technologiją, kad dar labiau sumažintume transmembraninį slėgį. Naujųjų membranų šonai yra atviri, todėl vanduo laisvai teka į permeato dėžes. Dėl to slėgis ant membranos pasiskirsto tolygiau, todėl padidėja našumas ir sumažėja valymo poreikis.

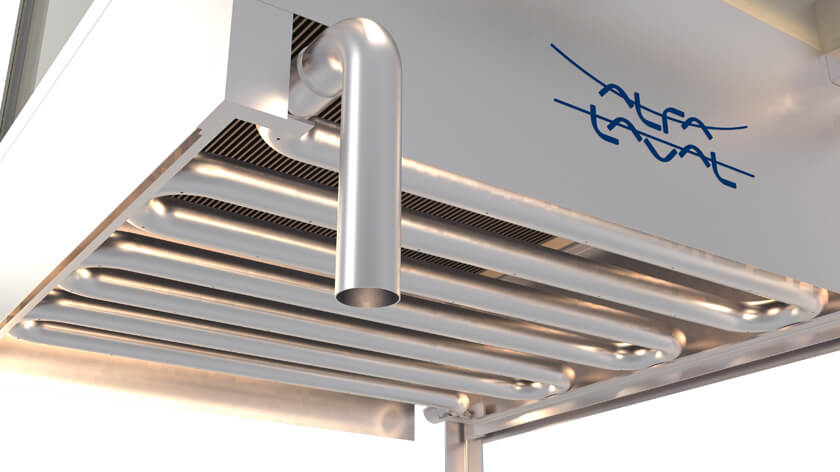

Mūsų naujausiame MBR modelyje įdiegta "S Aerator" aeracijos sistema. Ši nauja, patobulinta sistema sumažina oro sąnaudas nuotekų filtravimo proceso metu.

Naujajame "Alfa Laval" S aeratoriuje naudojama vienos linijos konstrukcija, sujungta su praplovimo linija.

Ši konstrukcija leidžia lengvai įjungti ir išjungti orą darbo metu ir leidžia paleisti MBR membraninius modulius su kintama aeracija. Tai reiškia, kad sistemose, kuriose yra daugiau nei vienas membraninis modulis, oras plaunamas pakaitomis, o ne nuolat. Dėl itin mažo TMP tai įmanoma be užsiteršimo problemų. Didelė nauda - sutaupoma energijos, investicijų ir priežiūros išlaidų.

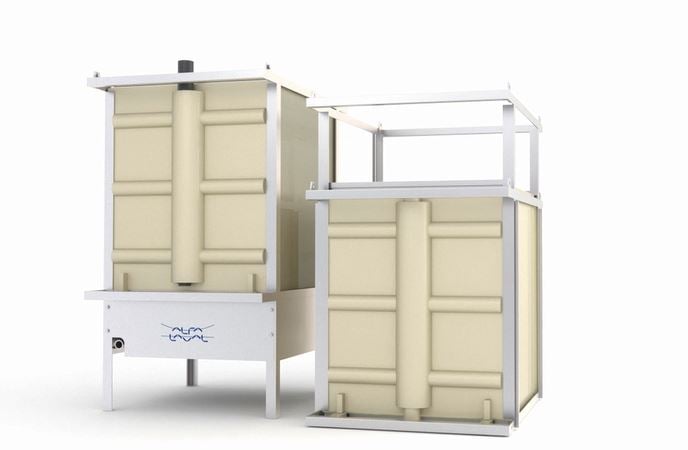

MBR membranos lengvai montuojamos ir keičiamos dėl unikalios "Alfa Laval" "QuickSwap™" technologijos. Unikali "Alfa Laval" "QuickSwap™" technologija reiškia, kad kiekvieną pakuotę galima išimti atskirai, todėl sumažėja keliamasis aukštis virš membranos modulio. Tai reiškia, kad "Alfa Laval" MBR membranų moduliai ypač tinka įrengti patalpose ar po žeme, kur papildomas kėlimo aukštis reiškia didesnes kapitalo sąnaudas.

Membranos lengvai keičiamos dėl "QuickSwap™" technologijos. Kai visos modulio membranos sumontuotos į paketus, visą paketą galima pakeisti vienu veiksmu, užuot keitus kiekvieną membranos elementą atskirai.

Jei norite pakeisti pakuotę, tiesiog nuleiskite bako lygį, išimkite senąją pakuotę ir įdėkite naują. Pakeitus membranas, nereikia iš rezervuaro išimti viso modulio ar gaišti laiko, kad kiekvienas membranos elementas būtų savo vietoje.

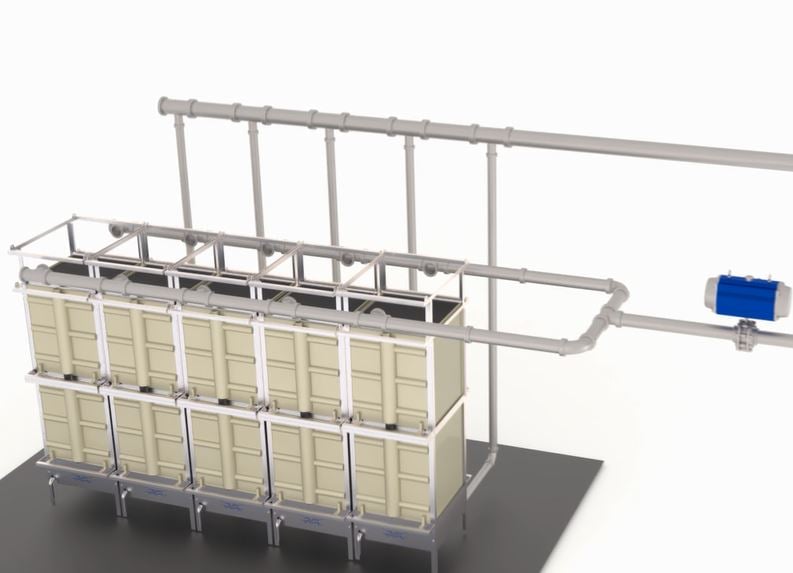

Naujiesiems "Alfa Laval" MBR membraniniams moduliams eksploatuojant reikia tik dviejų laisvų kraštinių, todėl jie gali būti montuojami viena šalia kitos eilėmis, taip žymiai padidinant montuojamų membranų tankį.

Įvairių dydžių modulių įvairovė kartu su nedideliu vandens gyliu, reikalingu gravitaciniam veikimui, leidžia optimizuoti esamų rezervuarų naudojimą ir maksimaliai padidinti įrengtos membranos plotą. Naudodami "Alfa Laval" sprendimą gausite didžiausią membranos plotą vienam rezervuaro tūriui.

Dėl didelio atsparumo užsiteršimui ir porų neužsiteršimo Alfa Laval MBR membranoje bioreaktorių galima eksploatuoti esant iki 50 % didesnei suspenduotų kietųjų dalelių koncentracijai nei kitų gamintojų filtruose.

Šių veiksnių derinys reiškia, kad su "Alfa Laval" MBR membranomis pasieksite didžiausią talpą vienam rezervuaro tūriui.

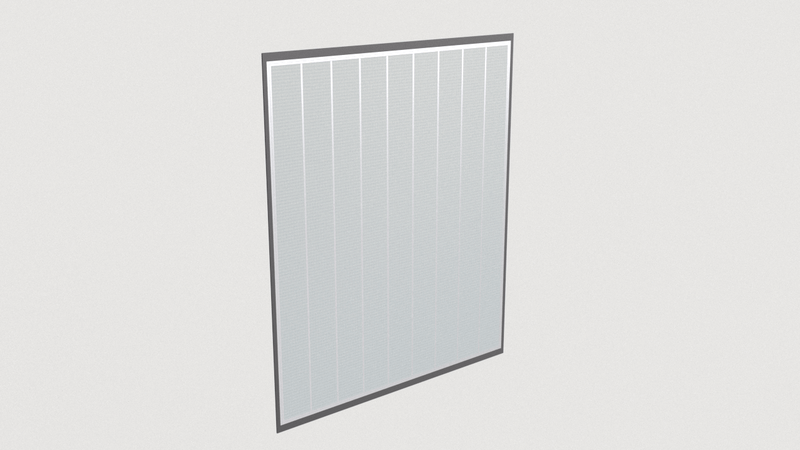

Membranos yra pagrindinė MBR nuotekų valymo įrenginių ir pramoninių nuotekų valymo dalis. Visas mūsų MBR moduliuose naudojamas membranas kuriame ir gaminame patys, kad užtikrintume aukščiausią kokybę ir ilgaamžiškumą. Membranos gaminamos iš chlorui atsparaus PVDF ir specialiai optimizuotos naudoti nuotekų valymo įrenginiuose.

Membranos yra absoliutus barjeras bakterijoms, mikroplastikams ir kai kuriems kitiems teršalams, o išvalytas vanduo atitinka reikalavimus, keliamus pakartotiniam vandens naudojimui arba aplinkosaugos požiūriu atsakingam išleidimui.

"Alfa Laval" MBR membranas lengva eksploatuoti ir jos gali būti visiškai automatizuotos. Visus svarbius aspektus, tokius kaip oro plovimas, ciklo trukmė ir CIP, galima inicijuoti, valdyti ir stebėti nuotoliniu būdu. Vienintelis rankomis atliekamas darbas, kai MBR vanduo valomas naudojant mūsų modulius, yra įsitikinti, kad valymo cheminių medžiagų rezervuarai yra pripildyti.

Todėl darbuotojų poreikis yra labai nedidelis - paprastai vienam įrenginiui reikia maždaug 1/4 operatoriaus etato.

Membraninio bioreaktoriaus filtravimo privalumai

Naujoje mūsų membraninių bioreaktorių filtravimo modulių versijoje įdiegta nemažai patobulinimų, kurie dar labiau padidina našumą, sumažina energijos sąnaudas ir techninės priežiūros išlaidas.

Vienas didžiausių membraninio bioreaktoriaus privalumų - puiki nuotekų vandens kokybė. Vis griežtėjant teisės aktų reikalavimams, investuodami į "Alfa Laval" MBR membraninius modulius galite būti tikri, kad turėsite ateities sprendinį.

Membrana yra absoliutus fizinis barjeras, pašalinantis visas bakterijas ir daugelį kitų patogenų, taip pat visus mikroplastikus, todėl ją galima naudoti įvairioms naudingoms pakartotinio naudojimo reikmėms, pavyzdžiui, drėkinimui.

MBR sistema taip pat yra puikus sprendimas iš komunalinių ir ligoninių nuotekų šalinti naujus susirūpinimą keliančius junginius, mikromedžiagas ir vaistus.

"Alfa Laval" MBR membranos yra akredituotos pagal Kalifornijos 22 antraštinę dalį, o neseniai atliktais Danijos nuotekų valymo įrenginių tyrimais įrodyta, kad jos visiškai veiksmingai šalina mikroplastiko teršalus. Todėl galite būti tikri, kad ateityje patenkinsite savo veiklos ir vietos aplinkos poreikius.

Pagrindinės MBR įrenginių eksploatavimo sąnaudos yra energija, todėl energijos vartojimo efektyvumas yra svarbiausia problema. Alfa Laval MBR membranos pasižymi geriausiomis rinkoje eksploatacinėmis savybėmis ir mažiausiomis energijos sąnaudomis.

Unikali mūsų MBR membranų konstrukcija LowResist™ leidžia jas eksploatuoti naudojant gravitaciją kaip vienintelę varomąją jėgą, todėl nebereikia mokėti už siurbimo energiją.

Naujasis "Alfa Laval" "S Aerator™" leidžia optimizuoti oro valymą, o kartu ir oro pūstuvo energijos sąnaudas, nerizikuojant, kad aeratorius užsikimš ar padidės membranos užsiteršimas.

Itin žemas transmembraninis slėgis (TMP), kuris yra "LowResist" membranos modulio technologijos pagrindas, sumažina užsiteršimą, o kartu ir valymo poreikį. Dėl mažo TMP porų užsiteršimas pašalinamas, todėl "Alfa Laval" MBR filtrą reikia valyti tik kas 10 minučių ir 4-6 kartus per metus.

 Kitaip tariant:

• Nėra atgalinio praplovimo
• Mažas cheminio grįžtamojo plovimo poreikis ir daugeliu atvejų nereikia mirkyti
• Filtro modulio niekada nereikia išimti iš rezervuaro per visą jo eksploatavimo laiką
• Minimalus CIP
• Minimalus cheminių medžiagų naudojimas
• Sutaupoma daug laiko
• Mažesnis membranų ir siurblių nusidėvėjimas

Kiekviena "Alfa Laval" MBR membranų sistemos detalė buvo suprojektuota ir pagaminta specialiai nuotekų valymui. Dumble nėra judančių dalių ar vožtuvų, o siurblių naudojimas sumažintas iki minimumo. Siekiant užtikrinti didžiausią patikimumą ir kuo mažesnius techninės priežiūros reikalavimus, niekas nebuvo palikta atsitiktinumui.

Atliekant techninę priežiūrą nereikia išimti filtro modulio iš bioreaktoriaus rezervuaro arba jį ištuštinti. Jei prireiktų pakeisti membraną, mūsų unikali "QuickSwap" sistema leidžia tai padaryti per rekordiškai trumpą laiką membranos rezervuare.

Jei pertvarkote esamą nuotekų valymo įrenginį, kad būtų galima naudoti MBR technologiją, darbuotojų mokyti nereikia. Visos mūsų sistemos technologijos bus žinomos jūsų darbuotojams.

Alfa Laval MBR membranes offer maximum capacity in any available space. Regardless if you are building a new plant or upgrading an existing one, you will see that our solutions reduce capital expenditure (CAPEX).

New wastewater treatment plants

For new plants, you can save greatly on civil works by choosing Alfa Laval. The size of the tank can be smaller than for other MBR systems thanks to the high membrane density and ability to operate with a higher concentration of suspended solids. An Alfa Laval system can operate with up to 50% higher solids concentration than hollow fibre solutions, making it possible to use a smaller tank.

And with an Alfa Laval system, you don’t need to install pumps for sludge recirculation. We do this using air lift, meaning that the scouring air circulates the sludge. You will also save on pumps and piping thanks to the simplicity of the design of an Alfa Laval MBR membrane. Since the system can operate with gravity as the driving force, the CIP pump is the only pump you need.

Existing plants

For existing plants, the great flexibility of our MBR filtration system makes it possible to tailor it to any existing infrastructure. You can choose if you wish to let gravity drive the system or use low-energy permeate pumps. With our range of membrane modules in different sizes, we can pack maximum membrane capacity into your existing tank(s).

Minimal MBR maintenance

The ultra-low transmembrane pressure and absence of pore fouling means very little cleaning is needed. During normal operation it is enough with a 2 minute relaxation period every 10 minutes for the scouring air to remove the surface fouling.

There is no need for frequent backflushing or chemically enhanced backwashing – only a one to two hour CIP cleaning every two or three months. The time savings compared to other MBR systems are very large.

The long CIP cleaning cycles also brings the benefits of minimizing wear on the membranes and chemical usage.

Our MBR systems are characterized by easy and infrequent service. All maintenance is performed with the membrane modules in the tank. There is no need to ever remove the modules from the tank during their lifetime.

Since Alfa Laval MBR membranes operate using gravity and air lift there are no water or sludge pumps that need servicing. It is only the valves, CIP pump and air blower that needs occasional service.

If you need to replace the membranes in a module at the end of their lifetime, you will find that our new QuickSwap design facilitates this work greatly. All the membranes in a module are mounted in a cassette and you just lower the tank level and replace the entire membrane cassette.

The modular design means you only need 1.3 m clearance over the tank edge to lift the modules in place during installation. This is valuable if your MBR is indoors and space is limited.

Entering a Service Agreement with Alfa Laval gives you full peace of mind and guaranteed performance. Alfa Laval’s team of experts make sure you get the flux and TSS level specified in your agreement.

All we ask is that you send us operating data three times per year so we can evaluate the operation of your system. Once per year, an Alfa Laval expert visits your plant to discuss optimization possibilities and make a visual inspection.

If you have a Service Agreement, we are also present during commissioning, and the mechanical warranty is extended up to 5 years.

Partnership

We are glad to support you at every step of the process, from the initial design stage and throughout the entire lifetime of your plant.

Our cooperation with customers often starts in the design phase, where we can help optimize the plant to ensure maximum capacity, water quality and energy efficiency. The flexibility of our system lets us customize your new plant according to your exact requirements, and we make sure the biology in your tank gets the best possible conditions.

We can also deliver sludge dewatering equipment that is proven to meet the demands presented by the solids produced in membrane bioreactor installations

Global service network

With Alfa Laval as your service partner, help is always close at hand. We have service personnel in close to 100 countries, ready to assist you in your local language. And our efficient logistics chain makes sure you get any required spare parts as quickly as possible.

With Alfa Laval as your service partner, help is always close at hand. We have service personnel in close to 100 countries, ready to assist you in your local language. And our efficient logistics chain makes sure you get any required spare parts as quickly as possible.

Case stories

There are over 300 Alfa Laval membrane bioreactors installed across the world, handling all types of municipal and industrial wastewater treatment.

Bendrovė "Schwander Polska" projektuoja, stato ir eksploatuoja membraninių bioreaktorių (MBR) technologija paremtus nuotekų valymo įrenginius. Siekdama užtikrinti ilgą ir nepertraukiamą veikimo trukmę mažiausiomis eksploatavimo sąnaudomis, įmonė nusprendė visuose savo MBR vandens valymo projektuose naudoti "Alfa Laval" MBR membranas.

Bulvių krakmolo gamintoja KMC savo nuotekų valymo įrenginiuose apdoroja nuotekas, kuriose yra 10 000 mg ChDS/l. Dėl "Alfa Laval" MBR membranų įmonė gali lanksčiai naudoti tinkamiausias bakterijas savo membraniniuose bioreaktoriuose ir patenkinti savivaldybės reikalavimus nuotekų kokybei nuotekų valymo srityje.
