AlfaVap system
Alfa Laval AlfaVap evaporation systems are found in plants all around the world, handling a large variety of products. Thanks to the AlfaVap units´ compactness and exceptional thermal efficiency, the complete installation is very energy efficient and easy to install in small spaces. We offer complete evaporation systems optimized for your specific circumstances.
Didelis energijos vartojimo efektyvumas
Didelis plokščių garintuvų šiluminis efektyvumas leidžia naudoti šilumą iš įvairių šaltinių, tokių kaip mechaninė ir terminė kompresija, taip pat atliekų garus iš, pavyzdžiui, džiovyklų.
Veiksmingiausias būdas sumažinti garų vartojimą garinimo sistemose yra padidinti efektų skaičių. Kiekvienas efektas taupo garą ir sumažina energijos sąnaudas. Kompaktiško dizaino dėka „Alfa laval“ sistema tam tikroje erdvėje gali turėti daugiau efektų nei bet kuri tradicinė krintančių plėvelių sistema.
Mažas dydis taip pat reiškia, kad esamas krentančių plėvelių sistemas galima papildomai įrengti su papildomu „Alfa Laval“ efektu, dėl kurio iki 33% sumažėja garo sąnaudos.
Lengva priežiūra ir daugiau laiko
Dėl labai turbulentiško „AlfaVap“ plokštelinio garintuvo srauto jis tampa mažiau jautrus purvui. Specialūs gofruoti raštai užtikrina didelį visos plokštės turbulenciją. Ši turbulencija ne tik sumažina nešvarumus, bet ir daro cheminį valymą labai efektyviu. Rezultatas yra sistema su žymiai mažesniu užteršimu, mažesnėmis priežiūros sąnaudomis ir didesniu veikimo laiku.
Visi paviršiai yra lengvai prieinami priežiūrai ir gali būti valomi vietoje, atsižvelgiant į fizinį įrenginio pėdsaką.
Lankstus pajėgumas
„AlfaVap“ plokštės konstrukcija leidžia lengvai pritaikyti talpą, kad atitiktų kintančius poreikius, paprasčiausiai pridedant arba nuimant plokštes, išlaikant esamą rėmą.
Aukšta produkto kokybė
Žemoje temperatūroje kartu su trumpu buvimo plokšteliniame garintuve laiku (dėl mažo sulaikymo tūrio) užtikrinamas aukštos kokybės galutinis produktas, turintis kuo mažiau spalvos. Mažas laikymo tūris taip pat užtikrina greitą, sklandų paleidimą ir lengvą valdymą.
Idealus sprendimas didelio klampumo skysčiams
„AlfaVap“ plokštės garintuvai palaiko aukštą šiluminį efektyvumą, net dirbdami su klampiais skysčiais. „AlfaVap“ garinimo sistema gali lengvai valdyti skysčius, viršijančius 300 kP. Didesnei klampai rekomenduojame „Alfa Laval AlfaFlash“ sistemas.
Benefits
- Energy efficient
- Compact installation
- Short residence time
- Easy and fast cleaning
- Flexible capacity
Kaip tai veikia
Evaporation is used for concentration of a liquid product.
Alfa Laval’s AlfaVap evaporation systems are based on a plate-and-frame design tailored for evaporators. The AlfaVap rising film evaporators use the cassette concept with the evaporator plates welded in pairs.
Steam is applied as a source of heat in the welded channels of the AlfaVap evaporator while the product passes through gasketed channels. As boiling occurs inside the AlfaVap, the mixture of vapour and liquid rises to the top of the evaporator. In the cyclone separator vessel the vapour and liquid phases are separated.
Vacuum is applied in the AlfaVap system to decrease the boiling point of water. This means that the boiling occurs at a lower temperature than 100 °C. For some applications the boiling point is as low as 40-50°C.
The vacuum in the evaporation system is created by a vacuum pump and by condensing the vapours from the last effect of the AlfaVap system in a condenser tailored for vacuum condensation. The most effective way to lower steam consumption in evaporation systems is to increase the number of effects. Each effect saves steam and cuts energy cost. For optimum steam economy, the system usually consists of multiple effects as well as some type of vapour re-use, like TVR (Thermo Vapour Recompressor) or MVR (Mechanical Vapour Recompressor).
A complete AlfaVap system includes the plate evaporators, preheaters, cyclone separator vessels, TVR or MVR, pumps, instruments, valves, ducting and piping and a local PLC with control panel.

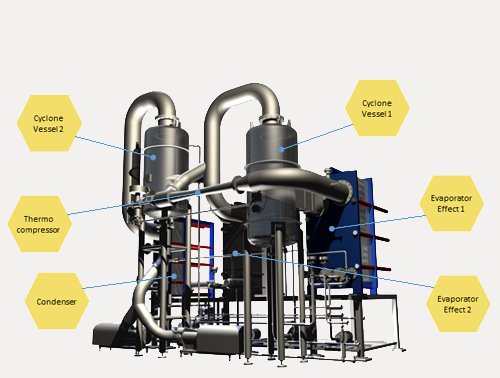

Main building blocks of an AlfaVap evaporation system
