Laidumo daviklis

Idealiai tinka naudoti alaus darykloje, maisto ir gėrimų bei biofarmų pramonėje. Laidumo jutikliai leidžia tiksliai ir patikimai matuoti proceso skysčio gebėjimą nešti elektros sroves.

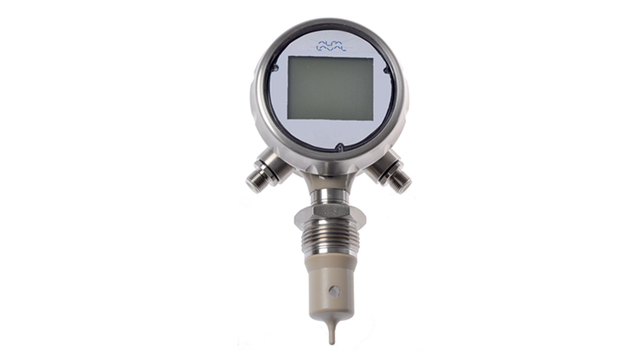

Alfa Laval Conductivity Transmitter

Jutiklinis ekranas, patogus naudoti


Laidumo siųstuvas turi integruotą grafinį LCD ekraną su 3 skirtingomis apšvietimo spalvomis. Laidumas (µS / cm arba mS / cm), koncentracija (%), temperatūra (° C), taip pat klientui būdingas terpės pavadinimas yra patogiai nurodytas kontroliuojant vietoje saugiam naudojimui, ypač rankiniu būdu valdomoms valymo sistemoms. Jis greitai sukonfigūruojamas vietoje be kompiuterio naudojant jutiklinį ekraną. Jį galima užprogramuoti iki keturių matavimo diapazonų, kuriuos galima lengvai reguliuoti jutikliniu ekranu. Tikslus temperatūros kompensavimo valdymas taip pat galimas ekrane, todėl „Alfa Laval“ laidumo jutiklis yra idealus plačiam laidumo matavimo diapazonui.

Visas nerūdijančio plieno ir PEEK, higieniškas dizainas


„Alfa Laval“ laidumo siųstuvas yra labai tikslus ir higieniškai suprojektuotas, matuoja proceso skysčių gebėjimą nešti elektros sroves.

Visos sudrėkintos dalys yra pagamintos iš AISI 316L nerūdijančio plieno ir PEEK ir sukurtos taip, kad atlaikytų proceso temperatūrą nuo -20 iki + 150 ° C. Kadangi laidumo jutiklis gali atlaikyti aukštą temperatūrą, jis puikiai tinka naudoti valant vietoje (CIP) ir sterilizuojant vietoje (SIP). Šie kompaktiški 3A sertifikuoti jutikliai gali būti montuojami DN40 ir didesnių dydžių vamzdžiuose.

Didelis tikslumas, greitas atsakas


Dėl optimizuotos srauto geometrijos ir greito reagavimo laiko „Alfa Laval“ laidumo siųstuvas yra ypač tinkamas toms programoms, kurioms reikalinga terpių atskyrimas ir (arba) valymo priemonių matavimas įrenginyje „Valymas vietoje“ (CIP). Matavimai yra labai tikslūs net esant labai mažam laidumui ir srautui.

Nuotoliniu būdu valdomas, lengvai naudojamas
Laidumo siųstuvas turi keturis standartinius iš anksto sukonfigūruotus matavimo diapazonus, kuriuos galima lengvai reguliuoti iš nuotolinės vietos. Tikslus temperatūros kompensavimo valdymas taip pat yra įmanomas iš nuotolinės vietos, todėl „Alfa Laval“ laidumo siųstuvas yra idealus daugeliui laidumo matavimų.

Integruotas ekranas nurodo mS / cm ir ° C vertes, kurios vartotojams iškart suteikia stebėjimo ir valdymo duomenis, reikalingus saugiam valdymui, ypač rankiniu būdu valdomoms valymo sistemoms.

Product Benefits

  • All stainless steel and PEEK, hygienic design
  • High accuracy, fast response
  • Remote controllable, easy to use

Product catalogue

Close at hand online

Latest 'Close at hand' online version

Find an Alfa Laval product

Kaip tai veikia

Operating principle

Inductive conductivity measurement is based on the principle of a transformer. An AC voltage generator controls the primary side of the transformer. The liquid flows through the channel bore in the measuring head and forms a conductor loop, which links the primary side of the transformer and the secondary side of the transformer. The measuring cell is a homogeneous sealed body all in PEEK. Through the body is a hole, through which the media is flowing. Built-in around the hole are two coils; a primary coil supplied with an AC voltage and a secondary coil, which picks up a small signal through the media inducted voltage. The size of this voltage is dependent on the conductivity of the media. This signal is handled and amplified in the electronics to a linear analogue 4...20 mA output signal.

Also built into the body is a Pt100 sensor placed in the tip of the sensor. This is measuring the media temperature to enable temperature compensation of the conductivity signal, which is very temperature dependent. The Pt100 sensor signal also features as a separate analogue 4...20 mA output signal.

The coils and sensor are encapsulated in the PEEK sensor body, which have a surface with surface roughness (Ra) <0,8 µm. It is therefore well suited for use in hygienic processes or directly in concentrated acids or alkalis.
